Противопожарное вентиляционное оборудование
Ежегодно в нашей стране происходит около 300 тыс. пожаров. По сравнению с зарубежными странами количество погибших при пожарах в России на 1 млн. жителей в 3-4 раза больше. Материальный ущерб от пожаров исчисляется в миллиардах рублей. В 75 % случаев люди гибнут из-за отравляющего воздействия продуктов горения.
Несмотря на достаточно большое время существования специальных нормативов на проектирование систем противопожарной вентиляции и требований к оборудованию для них, реального оборудования противопожарной вентиляции, доступного для заказчика, до 1990 года практически не существовало.Жаростойкие вентиляторы с верхним пределом в 200°С и изготовленные в кустарных мастерских огнезадерживающие клапаны серий АЗЕ с капроновой леской - вот и все богатство, доставшееся нам в наследство от СССР.
В период 1990-1996 гг. в страну вместе с иностранными инвесторами - заказчиками новых офисных и производственных зданий - из-за рубежа пришло настоящее оборудование противопожарной вентиляции и дымоудаления, реально соответствующее своему названию. Сейчас всё необходимое противопожарное оборудование с успехом изготавливается в России.
В соответствии с действующей в России номенклатурой оборудования противопожарной вентиляции и дымоудаления, подлежащего обязательной пожарной сертификации, разделяют следующие его группы со специальными названиями:
• вентиляторы дымоудаления для систем ДУ (Smoke exhaust fan);
• осевые, радиальные, крышные с горизонтальным и вертикальным выбросом потока горячих газов;
• огнезадерживающие клапаны ОК (Fire dampers) для систем вентиляции (В) и кондиционирования воздуха (КВ) и клапаны дымоудаления для систем ДУ (Smoke dampers);
• осевые и радиальные вентиляторы и вентиляторные блоки.
Кроме этого, без специальной сертификации допускается применение вентиляторов для создания подпора - избыточного давления на путях эвакуации людей (Depressed fan).
Радиальные вентиляторы дымоудаления
Главное их отличие от стандартных вентиляторов состоит в возможности длительно, не менее одного часа (для отдельных моделей до 2 часов и более), работать на перекачку продуктов горения с температурой 400°С и даже 600°С, что подтверждается испытаниями на реальной печке-стенде, в которой горит топливо в смеси с воздухом.
Достижение таких свойств обеспечивается специальной системой охлаждения электромотора или применением специальных моторов. Кроме того, рабочее колесо изготавливается с многократным запасом прочности, так как при нагреве оно стремится "сложится", то есть потерять изначальную геометрию. Для решения проблемы жестокости колеса вентилятора необходимо применение специальных, в том числе нержавеющих сталей.
Внешний вид - тоже проблема вентиляторов ДУ. Располагать оборудование с рабочей температурой 600°С в здании можно, но подготовка специального помещения тоже стоит денег, поэтому вентиляторы ДУ - первые кандидаты на "выселение" на кровлю.Действительно, малообслуживаемость позволяет производить установку вентиляторов на крыше, но внешний вид здания при этом не должен страдать, поэтому на кровлях появляются вентиляторы полностью оцинкованные и даже в нержавеющих корпусах.

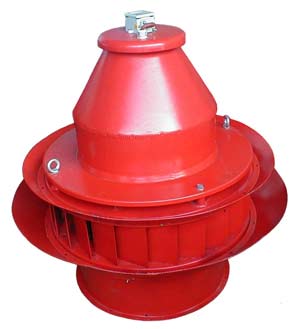

Крышные вентиляторы дымоудаления
Сначала они создавались схожими с обычными крышними вентиляторами по габаритам и характеристикам расход-давление.
Отметим, что под "давлением" для всех вентиляторов понимается напор, развиваемый при перемещении газа с плотностью 1,2 и температурой +20°С.
Однако температура дыма и, соответственно, его плотность могут значительно отличаться от данных параметров, поэтому при подборе используют дополнительные шкалы давления для температур 400°С и 600°С, а также пересчетные формулы давления.
В случае с вентиляторами ДУ, особенно с крышными и осевыми, давлению или напору уделяется очень большое значение по следующей причине. Сопротивление каналов систем ДУ обычно сравнимо или превосходит сопротивление каналов обычных В и КВ систем, но выделять специальные помещения под венткамеры, как отмечалось ранее, из экономических соображений нежелательно.
Со времен СССР отечественных крышных и осевых вентиляторов с высоким давлением до 1000 Па и более не выпускалось, тем более в исполнении для ДУ, поэтому пришлось разрабатывать действительно новые решения и конструкции. Современные крышные вентиляторы развивают давления до 1600 Па, осевые до 1200 Па; допускается последовательная установка осевых вентиляторов с увеличением напоров в 2 раза.
Крышные вентиляторы ДУ имеют и другие специфические особенности. Для защиты от возгорания кровли необходимо поднимать уровень выброса на 2 метра (за счет применения специальных стаканов), или использовать последнюю разработку - вентилятор ВРКВ с выбросом потока воздуха вверх. Общая высота вентилятора, выступающая над кровлей, при этом не превышает 2 метра.
Противодымные/подпорные ПД системы
Противодымные/подпорные ПД системы срабатывают после сигнала "пожарная тревога", когда для отдельных помещений (путей эвакуации) требуется создание избыточного давления подачей свежего воздуха; при этом использование общеобменных систем вентиляции не всегда возможно.
Установка на объекте компактных аварийных приточных систем подпора воздуха ПД требует опять же дополнительных квадратных метров, которые стоят денег. Установка и этих блоков возможна на улице в виде эстетично выглядящих каркасно-панельных вентблоков типа ВБКП или непосредственно в ограждающих стенах при использовании осевых вентиляторов высокого (до 1000 Па) давления.
Противопожарные клапаны (ПК)
Противопожарные клапаны начинают свою историю с 1989 года. С этого времени известны ныне уже устаревшие модели типа АЗЕ, КДМ, КПК, КДП-5А и КДШП-Г. Активный рост объемовпроизводства отечественных противопожарных клапанов начался в 1998 году. В настоящее время число российских производителей перевалило за 20, а общий выпуск клапанов превышает 50000 штук в год.
Основные требования к противопожарным клапанам, как и к вентиляторам - пройти специальные сертификационные испытания. В сработавшем (закрытом) состоянии клапан должен удержать "протекание" температуры до 1000°С с одной стороны на другую, защищаемую сторону до уровня менее 150°С (температура возгорания органики - целлюлозы/ бумаги/ древесины). Кроме этого (а для клапанов дымоудаления только это и важно), измеряется герметичность клапана при определенном перепаде давления. При испытаниях корпус клапана подвергается такому нагреву, что с него стекает и испаряется цинк покрытия.
Огнезадерживающие противопожарные клапаны
Предназначены перекрывать воздуховоды, обычно в местах прохождения каналов огнепреграждающих перегородок.
Постоянное положение - "НО" - нормально открыт. Командой на закрытие могут служить: специальная команда от центральной станции пожарной автоматики, общее отключение питания, превышение в канале установленной температуры 72°С.
Время сопротивления клапана перетеканию температуры, подтвержденное при испытаниях, может составлять от 45 до 120 минут, в зависимости от модели.
В настоящее время наиболее популярны модели огнестойкостью не менее 60 минут. Корпус большинства клапанов, за редким исключением, изготавливается из оцинкованной стали и не требует дополнительной защиты от коррозии; при необходимости корпус может изготавливаться из нержавеющей стали. Основой лопаток клапана является специальный материал, защищенный дополнительно листом стали; уплотнителем служат силиконовые профили и вспучивающаяся от нагрева лента - намертво заваривающая периметр лопаток клапана после срабатывания.
В зависимости от сечения воздуховода клапаны могут изготавливаться практически любого размера, в том числе круглые. Любые типы клапанов при установке в стены могут комплектоваться декоративными решетками строго по размеру клапана.
Клапан противодымной вентиляции
Его задача - открытие проема, соединяющего конкретное помещение с системой ДУ, для откачки газов - продуктов горения. Переход из положения "НЗ"- нормально закрыт, в положение "НО" - только по внешней команде от центральной станции пожарной автоматики. Как и ОК, клапаны ДУ могут оснащаться как полностью автоматическими приводами "BELIMO", способными возвращать их в исходное положение после случайного или тестового срабатывания, так и более дешевым механизмом, требующим ручное взведение. Основное место для установки клапанов ДУ - капитальные стены из бетона или кирпича, внутри или за которыми проложены шахты системы ДУ. Односторонняя установка клапана предполагает, что проем должен закрываться декоративной решеткой. При такой установке исполнительный механизм-привод должен находиться внутри самого клапана. Установка клапана ДУ в канал с креплением с двух сторон к фланцам воздуховода, аналогично ОК клапану, также возможна; при этом привод должен быть обязательно снаружи. Все возможные варианты поставки подробно оговариваются при заказе. Для каждого способа монтажа ОК клапан может быть оснащен приводом, установленным как снаружи, так и внутри самого клапана.
За исключением простейшего ОК клапана с плавким замком, все элементы противопожарной вентиляции, включая системы ДУ и ПД, работают только под управлением центральной станции. Применение в целях экономии на объектах клапанов, рассчитанных на ручное взведение в исходное положение, нерационально, так как общее количество клапанов может превышать 100 штук, расположение их зачастую недоступно для персонала и все время до взведения клапана соответствующая ветвь "П" или "В" системы неработоспособна, что зачастую критично, особенно для помещений с людьми.
Для упрощения проектирования, кроме специализированных строго ОК или строго ДУ клапанов, выпускаются также более универсальные модели - так называемые комбинированные или универсальные клапаны. Такие модели могут оборудоваться при производстве разными приводами с положениями "НЗ" или "НО"под конкретную задачу; при этом габариты клапана не изменяются. Наличие на объекте клапанов одного типа очень удобно при обслуживании.
Разнообразие вариантов исполнения оборудования противопожарной вентиляции очень велико.
