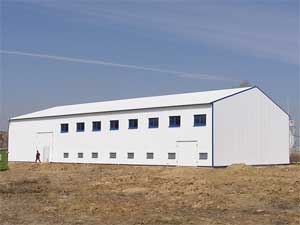

Вентиляция промышленного предприятия
Создание системы кондиционирования и вентиляции для промышленных предприятий –наиболее сложная из задач, но, в то же время, и наиболее интересная для специалиста-климатехника.вредностями, теплоизбытками, влагой, пылью.
Оптимальные инженерные решения для промышленного предприятия могут быть следующими:
Вариант 1. Система кондиционирования цеха "точного приборостроения" или АТС на базе прецизионного шкафного кондиционера
В обслуживаемом помещении установлено технологическое оборудование со значительными выделениями тепла. Для точного поддержания заданной температуры и влажности внутреннего воздуха используется шкафной автономный кондиционер.
Применена система естественной вентиляции. При необходимости может обеспечиваться подмес свежего воздуха в кондиционере (в незначительных объемах).
Внутренний блок кондиционера установлен в соседнем техническом помещении (может быть установлен непосредственно в обслуживаемом помещении).
Конструкция фальш-пола в помещении позволила проложить сеть воздуховодов в полу и осуществить раздачу обработанного в кондиционере воздуха непосредственно под стойки технологического оборудования. Рециркуляционный воздух забирается из верхней зоны помещения и так же по сети воздуховодов поступает на обработку во внутренний блок кондиционера.
Конденсаторный блок воздушного охлаждения расположен на стене с наружной стороны здания.
Вариант 2. Система кондиционирования и вентиляции промышленного предприятия на базе центрального кондиционера с утилизацией тепла вытяжного воздуха в перекрестно-точном теплообменнике (рекуператоре)
Оптимальные параметры в производственном помещении поддерживаются с помощью центрального кондиционера.
Центральный кондиционер включает в свой состав дополнительную секцию вытяжного вентилятора, а также систему утилизации тепла вытяжного воздуха в перекрестно-точном теплообменнике. При этом секции самого кондиционера и вытяжной вентиляции размещаются в два яруса. Источником холодоснабжения центрального кондиционера служит чиллер, установленный на кровле.
Насосная станция, также установленная на кровле здания, перекачивает хладоноситель по системе чиллер-теплообменник кондиционера. Воздух поступает в выставочный зал через напольные воздухораспределители и удаляется через потолочные плафоны по системе воздуховодов с помощью вытяжной вентиляционной установки. Удаляемый из помещения воздух отдает свое тепло приточному воздуху в перекрестно-точном теплообменнике (рекуператоре).
Вариант 3. Система кондиционирования и вентиляции "чистого цеха" на базе приточно-вытяжного автономного кондиционера
Для кондиционирования "чистого цеха" использован моноблочный приточно-вытяжной автономный кондиционер. В конструкции кондиционера использована двухярусная компоновка.
Кондиционер с фреоновым воздухоохладителем расположен в нижнем ярусе. Наружный воздух поступает в кондиционер, охлаждается или нагревается в нем, в зависимости от температуры наружного воздуха, проходит две ступени очистки и по системе воздуховодов поступает "чистый цех". Раздача воздуха осуществляется в верхнюю зону через специальные решетки, оснащенные специальными фильтрами тонкой очистки. Вытяжные решетки в помещениях установлены в верхней и нижней зонах чистого цеха. По сети воздуховодов вытяжной воздух поступает в секции кондиционера, расположенные во втором ярусе. Холодильная машина кондиционера имеет воздухоохлаждаемый конденсатор. Для охлаждения конденсатора используется воздух вытяжной системы с дополнительным подмесом наружного воздуха. Удаление вытяжного воздуха осуществляется в атмосферу через специальную шахту на кровле здания.
Существует множество технических решений по организации кондиционирования и вентиляции промышленных объектов, исходя из конкретных условий производства.
Мы имеем большой опыт по созданию систем воздухообработки и аспирации на таких типах производства, как:
- Термический цех
- Механический цех
- Сварочный цех
- Окрасочный цех
- Гальванический цех (цех металлопокрытий)
- Деревообрабатывающий цех
- Трикотажный цех
- Камнеобрабатывающий цех... и т. д.
Также мы хотели бы заметить, что вентиляция промышленного объекта - одна из самых сложных и ответственных технических задач, с которыми мы сталкиваемся. Не существует типовых технических решений по системам кондиционирования вентиляции промышленных предприятий.
Необходимо руководствоваться множеством факторов, начиная от планировки здания и заканчивая суммой, которую руководство готово потратить на климатическую технику. Рассчитать климатическую систему, которая будет реально справляться с возложенными на неё обязанностями, под силу только специалисту, имеющему за плечами как минимум 5 лет "грызенья гранита науки" в профильном ВУЗе, знающему современную климатическую технику и индивидуальную практику расчёта и подбора оборудования, чем большую-тем лучше.
